近日，陶瓷材料制备与应用团队李明玲教授在高熵MAX相陶瓷制备中取得一定进展，相关成果以“High entropy six-component solid solution (Ti0.5Nb0.15Zr0.1Mo0.1Ta0.1W0.05)2AlC: A novel synthesis approach and its mechanical properties”为题发表在国际权威期刊《Ceramics International》（中科院二区，IF：5.2）

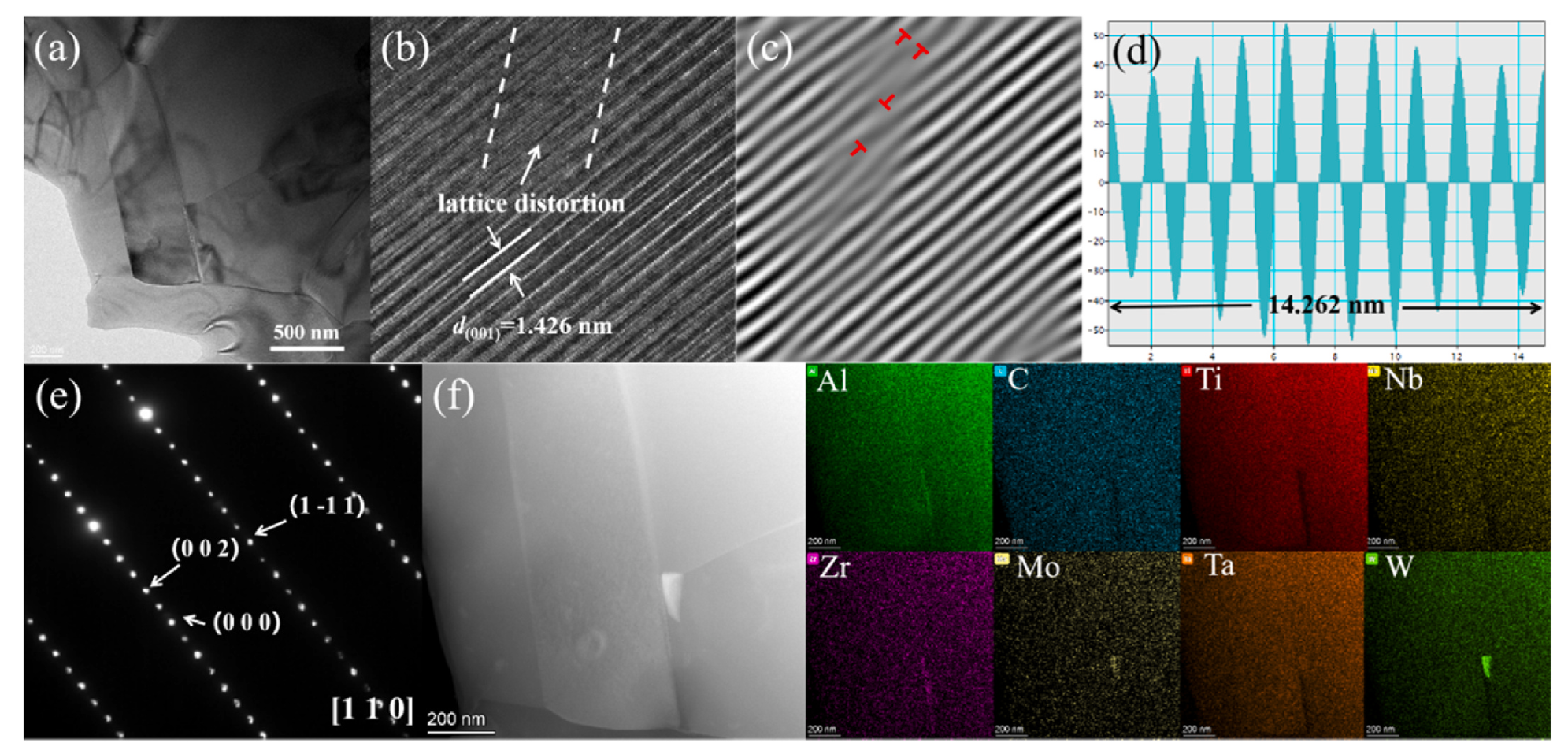

该工作打破了常规高熵MAX相的固溶方式，采用过渡金属碳化物为固溶源，通过快速热压烧结，成功的制备出高纯度六组元固溶的M位高熵MAX陶瓷，其混合熵为1.47R。通过XRD，SEM和TEM等分析手段，证明了高熵MAX相存在较大的晶格畸变和较多的位错，并且具有很高的损伤容限。此材料的维氏硬度，抗弯强度和断裂韧性分别为9.3 ± 0.2 GPa, 433 ± 27 GPa, and 8.9 ± 0.3 MPa m1/2，均高于单相Ti2AlC陶瓷，显示出高熵化对于材料力学性能的极大提升。
（文 图/ 高华敏 初审/冀珺 终审/李明玲）
